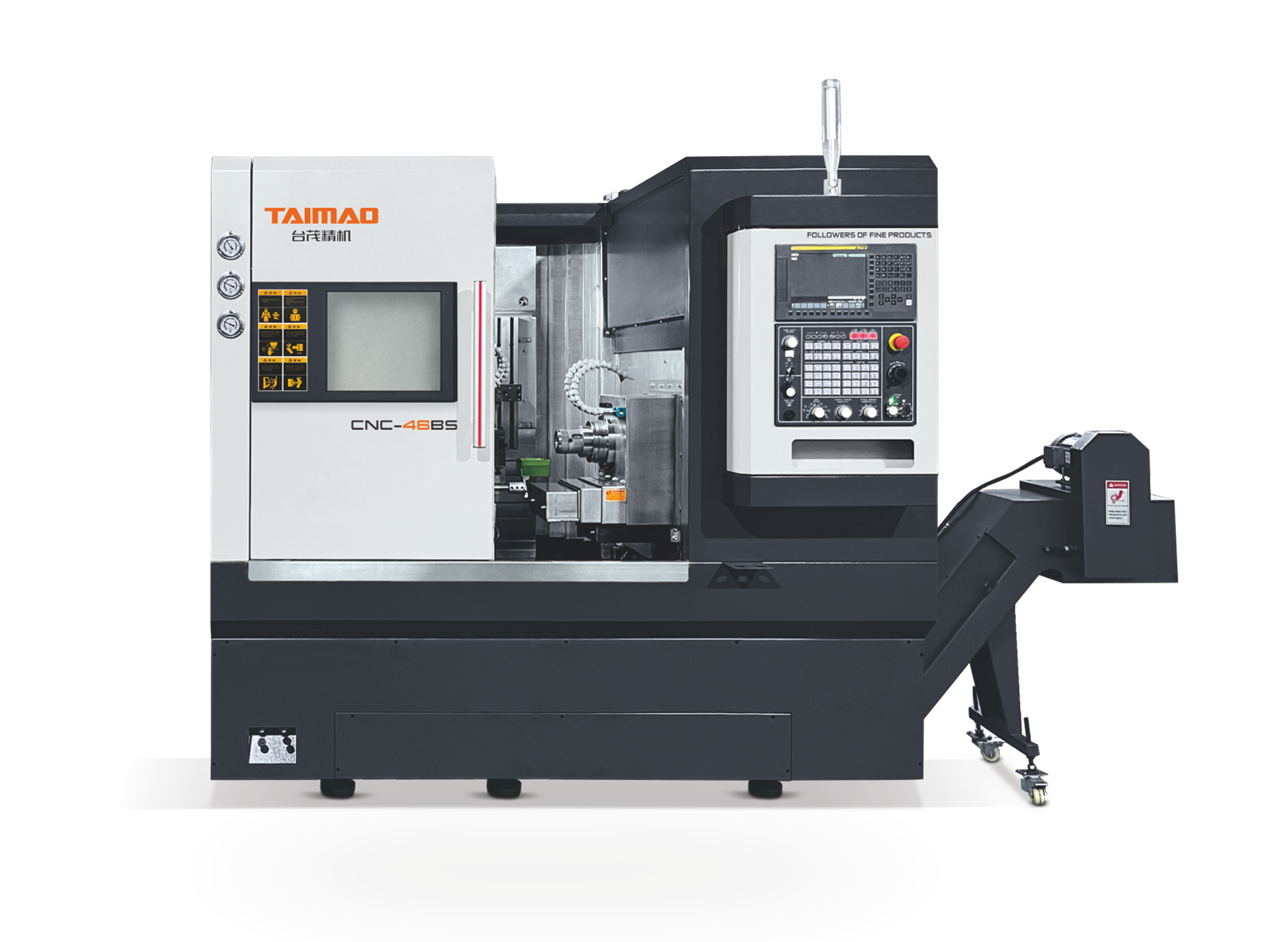

cnc-46bs双主轴数控排刀机特点：
•机床采用排刀式，换刀精度稳定、结构经济性高，可拓展动力头实现车铣复合加工。

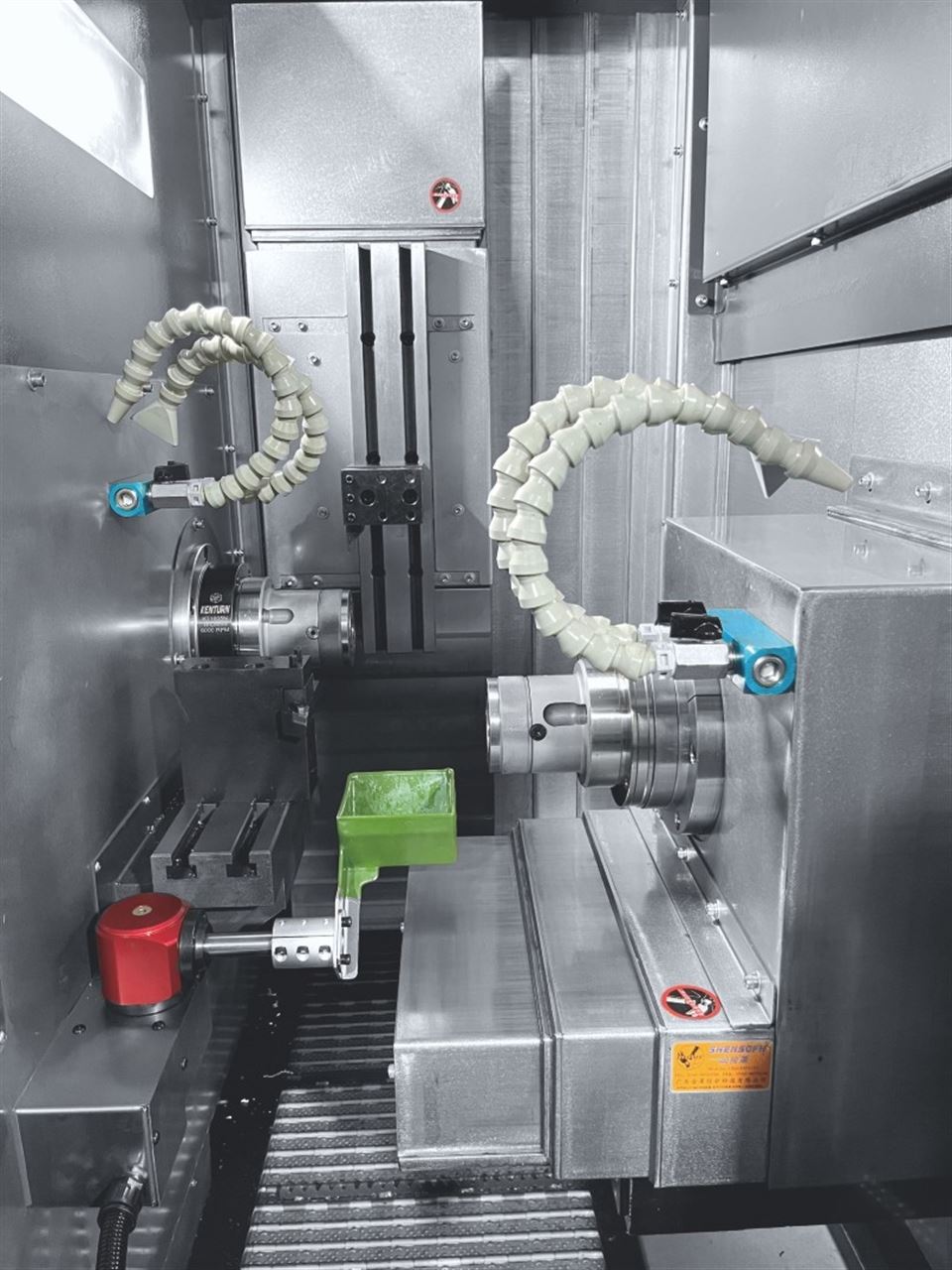

•双主轴采用伺服同步电主轴，转速高、精度准、噪音低。
•采用中国台湾精密级直线导轨和滚珠丝杆，滚珠丝杆均经过与拉伸，提高刚性的同时减少机床冷、热机加工精度的影响。
•采用高压大流量水冷系统，刀座强力喷水，具有断屑功能，防止主轴接料卡屑。
cnc-46bs双主轴数控排刀机技术参数：
| 项目 | 名称 | 单位 | cnc-36bs | cnc-46bs |
| 加工范围 | 床身最大回传直径 | mm | 500 | 285 |
| 盘类最大加工直径 | mm | 500 | 285 | |
| 过托板最大加工直径 | mm | 179 | 189 | |
| 棒料最大加工长度 | mm | 280 | 185 | |
| 最大棒材通孔直径 | mm | 正：45 副：45 | 正：45 副：25 | |
| 主轴 | 主轴鼻端型式 | a2-5 a2-5 | a2-5 a2-4 | |
| 主轴通孔直径 | mm | 正：56 副：56 | 正：56 副：37 | |
| 主轴最高转速 | rpm | 5000 | 6000 | |
| 主轴电机功率 | kw | 12（电主轴） | 正5.5/副7.5（电主轴） | |
| 筒夹 夹头 | 套 | 2 | 2 | |
| 行程进给 | x1/x2轴最大行程 | mm | 980 | x1:850 x2:800 |
| z1/z2轴最大行程 | mm | 400 | z1:195 z2:300 | |
| x、z轴快速移动率 | m/min | 20 | 25 | |
| x/z丝杆直径/螺距 | mm | 32/10 | 32/16 | |
| x/z直线导轨宽度 | mm | 30 | 30 | |
| x轴伺服电机 | n.m | 11.5（带抱闸） | 8.4/11（带抱闸） | |
| z轴伺服电机 | n.m | 11.5 | 8.4/11 | |
| 精度 | x/z轴定位精度 | mm | ±0.003/300 | ±0.003/300 |
| x/z轴重复精度 | mm | ±0.003/300 | ±0.003/300 | |
| 其他 | 刀座 | 20*20 | 20*20 | |
| 总电容量 | kw | 38 | 23 | |
| 机床净重 | kg | 约4000 | 约4500 | |
| 机床尺寸（长*宽*高） | mm | 2600*1700*2300 | 2330*2110*2005 |
