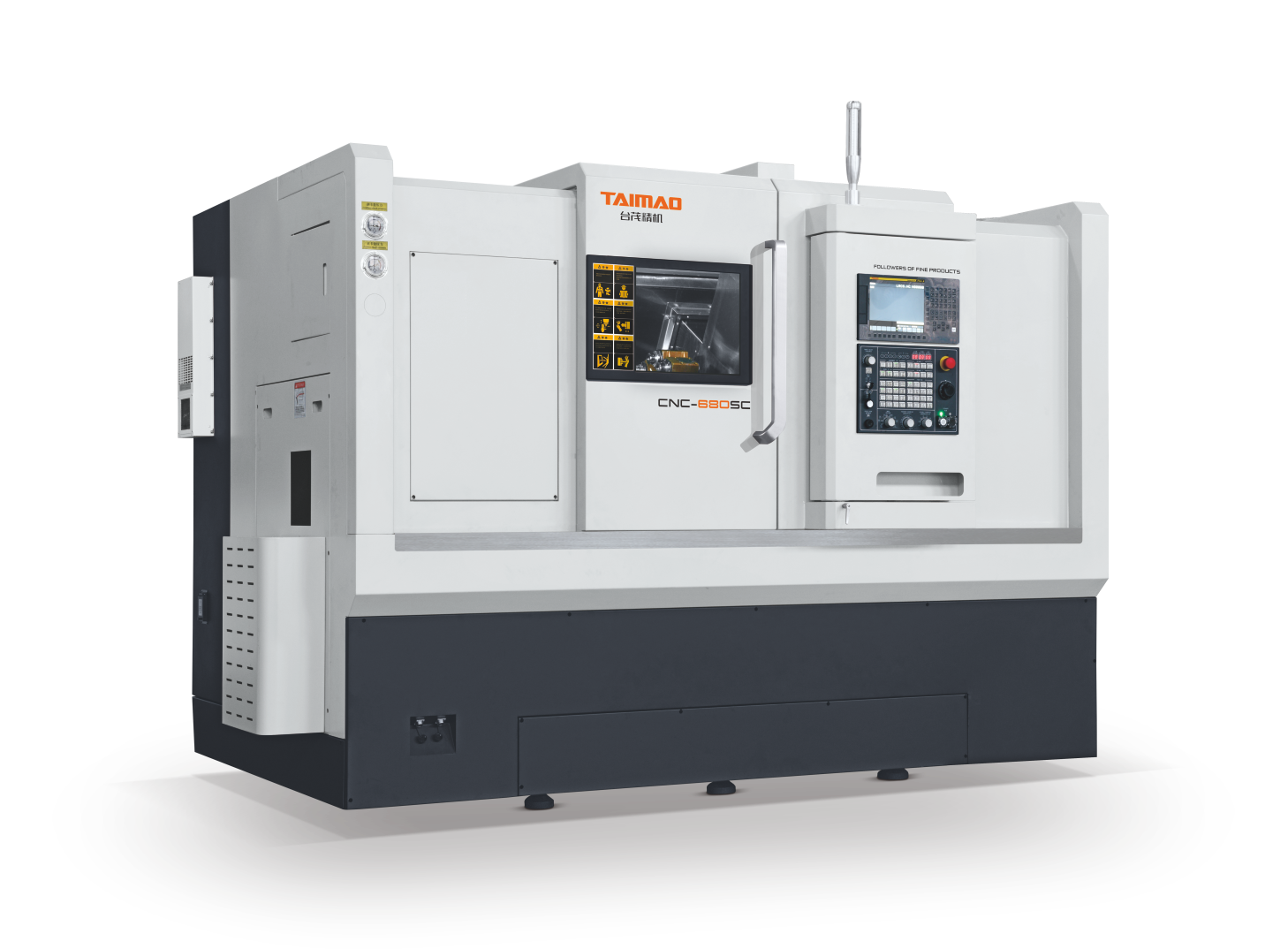

product classificationcnc-680sc双主轴多宝运动登录平台必赢亚赢官网削中心机的特点：
▼主要机体结构，包括底座、鞍座、主轴头、滑座、副主轴、尾座等采用米汉纳铸造制成，再经由退水消除应力，确保长期精度。
▼高性能伺服马达直接驱动滚珠螺杆，滚珠螺杆经预拉处理。
▼所有轴采用滚柱型线轨。

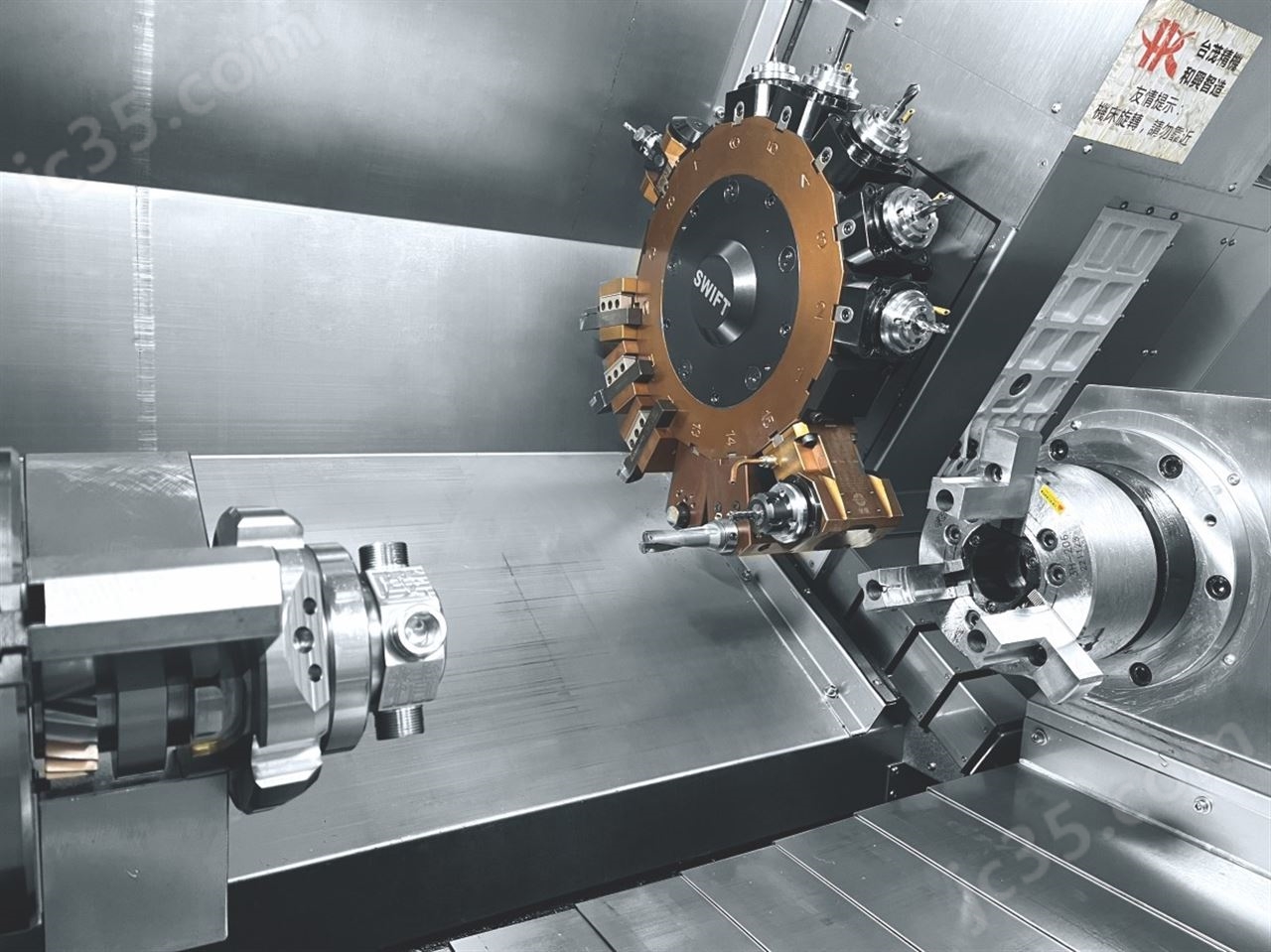

▼ 副主轴配有内置电机，可实现从工件交接到第二工序的连续加工。标准配置含有0.001°指令c轴分度，选项包含轮廓加工。
cnc-680sc双主轴多宝运动登录平台必赢亚赢官网削中心机的技术参数：
技 术 参 数 | |||
项目 | 名称 | 参数 | |
床 身 | 床身、底座优质铸铁联为一体，30°斜床身 | ||
加 工 范 围 | 床身最大回转直径 | ?600 | |
盘类最大加工直径 | ?400 | ||
过拖板最大加工直径 | ?400 | ||
棒料最大加工长度 | 620 | ||
最大棒材通孔直径 | 正：?51 | 副:?45 | |
行 程 进 给 | x轴最大行程 | 230 | |
z1/z2轴最大行程 | 770/650 | ||
y轴最大行程 | ±45 | ||
卡盘间隙 | 0-620 | ||
x/z1/z2/y轴快速移动率 | 30m/min | ||
x/z1/z2/y丝杆直径/螺距 | 40/10 | ||
x/z1/z2/y直线导轨宽度 | 35 | ||
x轴伺服电机 | 15n.m(带抱闸) | ||
z1/z2轴伺服电机 | 15n.m/11n.m | ||
y轴伺服电机 | 11n.m(带抱闸) | ||
刀塔伺服电机 | 3n.m | ||
动力头伺服电机 | 15n.m | ||
精 度 | x/z1/y轴定位精度 | ±0.003/300mm | |
x/z1/y轴重复精度 | ±0.003/300mm | ||
主 轴 | 主轴鼻端型式 | 正：a2-6 | 副：a2-5 |
主轴通孔直径 | 正：?66 | 副：?56 | |
主轴最高转速 | 4500rpm | 6000rpm | |
主轴伺服电机功率 | 11/15kw | 10/23.6kw(电主轴) | |
卡盘/回转油缸 | 8寸 | 6寸 | |
动力头 | 90°动力头 | er25/4000rpm | |
0°动力头 | er25/4000rpm | ||
刀 塔 | 刀塔规格 | bmt45/15工位 | |
刀盘大小 | 360 | ||
刀柄规格 | □20*20 | ||
镗孔刀杆 | ?25 | ||
其 它 | |||
总电容量 | 44kw | ||
机床净重 | 约4800kg | ||
机床尺寸（长*宽*高） | 3100*1900*2000 | ||
