related articlescnc-520tt双主轴双刀塔多宝运动登录平台必赢亚赢官网铣复合机特点：
▼高刚性、重切削、高稳定性，采用整体铸造式斜床身，45°斜床身结构，并带厚重的加强筋设计，最大限度的减少了扭曲和热变形。
▼4联动双主轴同时加工，双主轴双刀塔设计，在多轴多通道的cnc系统及后处理程序控制下，不仅可完成4轴联动加工，还可以实现零件自动调头加工、同时开粗精车，具备两个主轴工序互不干扰加工等一系列多功能。
▼2套进给轴，该系列的最高配置中有两套x、、z进给轴，为机床提供足够强的铣削能力。
▼低共振，高精度，设备在双向同时加工时，所造成最大的共振值低于5%，其表现尤为突出。双主轴的静止对接精度可达到0.005mm，同步对接精度可达到0.01mm，可满足大部分的客户需求。
▼模块化，灵活搭配，为满足市场的需求，该结构还具有模块化设计的特点，可根据需求实现结构上的灵活搭配。

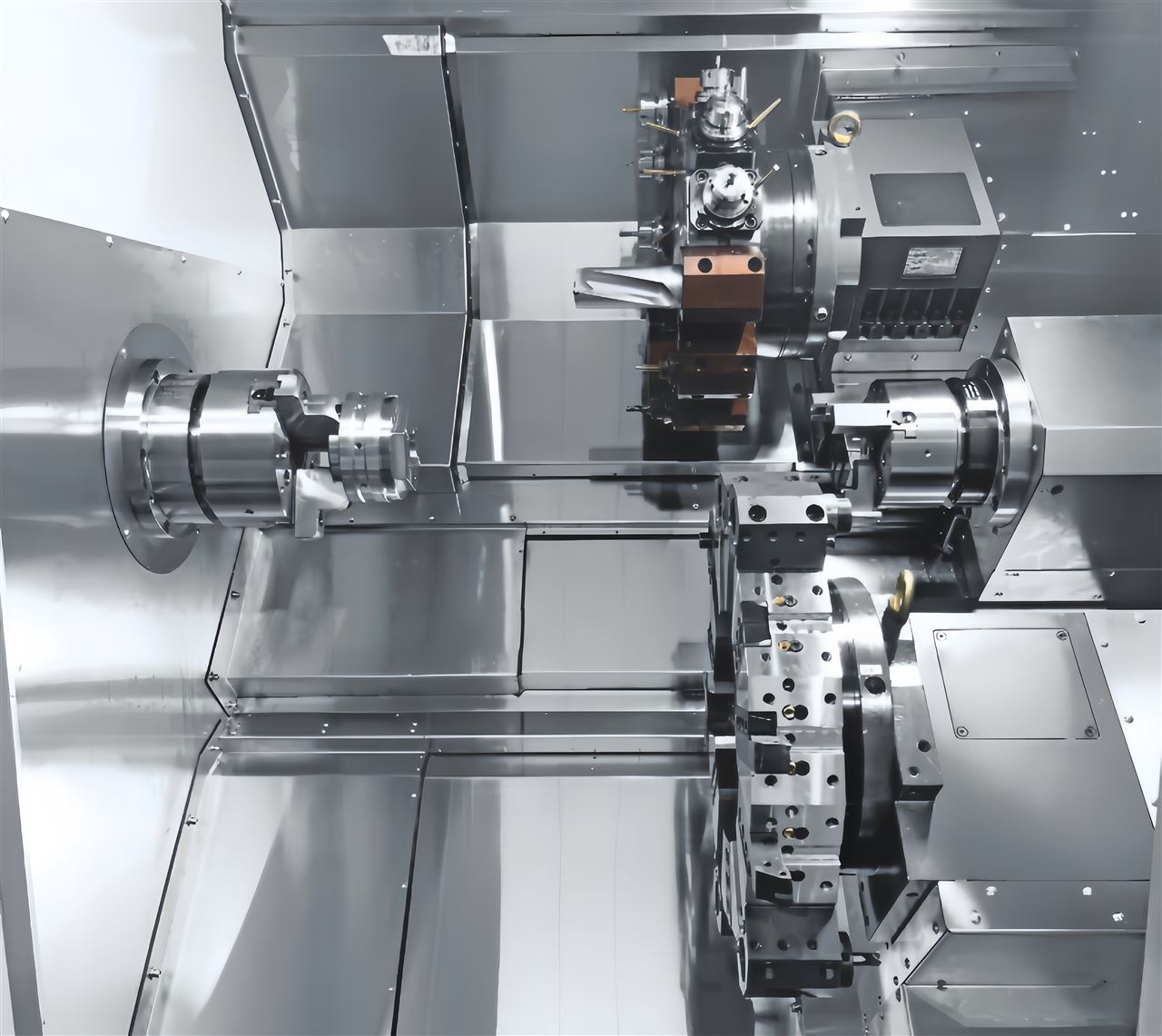

▼对向双主轴，左右两侧同时加工，大大缩短加工时间。
▼上、下刀塔均可选配铣削功能，最多可安装48把刀具。
▼ 从小批量多品种到大批量生产均能对应，一次装夹，完成所有工序。
cnc-520tt双主轴双刀塔多宝运动登录平台必赢亚赢官网铣复合机技术参数：
技 术 参 数 | |||
项目 | 名称 | 参数 | |
床身 | 床身、底座优质铸铁联为一体，45°斜床身 | ||
加 工 范 围 | 床身最大回转直径 | 600 | |
盘类最大加工直径 | 250 | ||
过拖板最大加工直径 | 250 | ||
棒料最大加工长度 | 600 | ||
最大棒材通孔直径 | 正：51 | 副：45 | |
行 程 进 给 | x1/x2轴最大行程 | 直径260 丝杆数据130 | |
z1/z2/z3轴最大行程 | 650 | ||
卡盘间隙 | 600 | ||
x1/x2/z1/z2/z3轴快速移动率 | 24m/min | ||
x1/x2/z1/z2/z3丝杆直径/螺距 | 32/12 | ||
x1/x2/z1/z2/z3直线导轨宽度 | 35 | ||
x1/x2轴伺服电机 | 11.5n.m（抱闸） | ||
z1/z2/z3轴伺服电机 | 11.5n.m | ||
刀塔伺服电机 | 3n.m | ||
动力头电机 | 11.5n.m | ||
精 度 | x1/x2/z1/z2/z3轴定位精度 | ±0.003/300mm | |
x1/x2/z1/z2/z3轴重复精度 | ±0.003/300mm | ||
主 轴 | 主轴鼻端型式 | 正：a2-6 | 副：a2-5 |
主轴通孔直径 | 正：?66 | 副：?56 | |
主轴最高转速 | 正：4000 | 副：4500 | |
主轴伺服电机功率 | 正11/15kw | 副10/23.6kw | |
液压夹紧系统 | 8寸(卡盘) | 6寸(卡盘) | |
动力头 | 90°动力头（正刀塔） | er25/3000rpm | |
0°动力头（正刀塔） | er25/3000rpm | ||
刀 塔 | 动力刀塔规格（正刀塔） | bmt55/12工位 | |
伺服刀塔规格（副刀塔） | 100中心高12工位 | ||
动力刀盘大小（正刀塔） | 350 | ||
伺服刀盘大小（正刀塔） | 420 | ||
刀柄规格（正/副刀塔） | □25*25 | ||
镗孔刀杆（正/副刀塔） | ?32 | ||
其 它 | 总电容量 | 60kw | |
机床净重 | 6000kg | ||
机床尺寸（长*宽*高） | 3100*2200*2000 | ||
