产品介绍

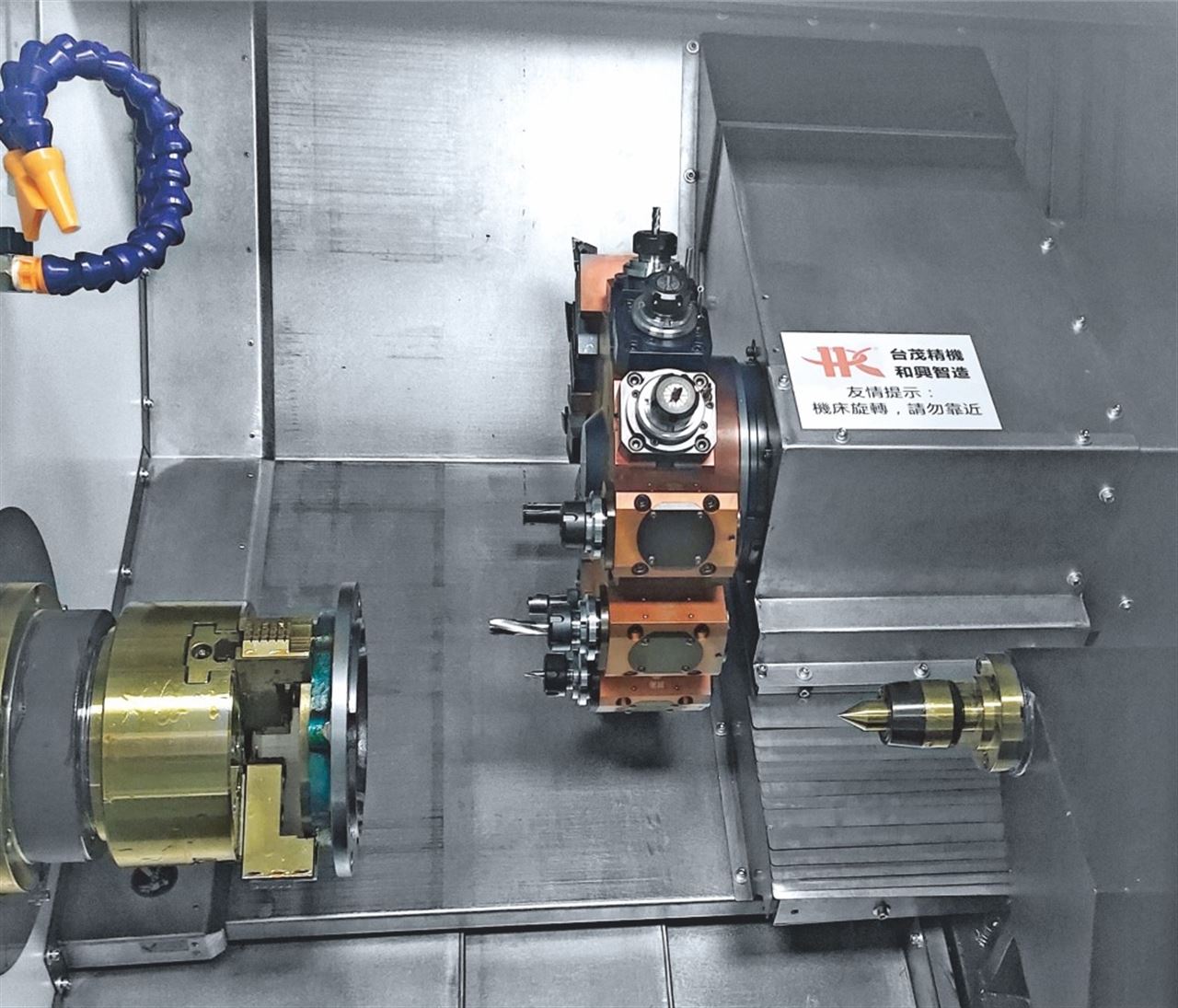

tc系列伺服动力刀塔尾座机特性：
•高刚性、重切削、高稳定性：采用整体铸造式40°斜床身结构，并带厚重的加强筋设计，最大限度的减少了扭曲和热变形。
?高精度、高动态响应；前后均采用高精密中国台湾滚珠轴承，使主轴获得高刚性的同时，获得很高的主轴回转精度；主轴伺服单元精度高、保养维修便利。
•高效率：主轴最高转速4500rpm/min，快速移动可达30m/min，通过配置日本fanuc数控系统，实现x-c轴联动插补。
tc系列伺服动力刀塔尾座机技术参数：
| 项目 | 名称 | 单位 | cnc-460tc | cnc-520tc | cnc-650tc | cnc-860tc |
| 加工范围 | 床身最大回传直径 | mm | 580 | 580 | 600 | 780 |
| 盘类最大加工直径 | mm | 340 | 340 | 420 | 650 | |
| 过托板最大加工直径 | mm | 280 | 280 | 400 | 500 | |
| 棒料最大加工长度 | mm | 390 | 390 | 700 | 920 | |
| 最大棒材通孔直径 | mm | 45 | 51 | 51 | 72 | |
| 主轴 | 主轴鼻端型式 | a2-5 | a2-6 | a2-6 | a2-8 | |
| 主轴通孔直径 | mm | 56 | 66 | 66 | 88 | |
| 主轴最高转速 | rpm | 6000 | 4500 | 4500 | 2500 | |
| 主轴电机功率 | kw | 7.5/11 | 11/15 | 11/15 | 15/18.5 | |
| 行程进给 | x轴最大行程 | mm | 220 | 220 | 300 | 350 |
| z轴最大行程 | mm | 500 | 500 | 750 | 1050 | |
| x/z轴快速移动率 | m/min | 30 | 30 | 24 | 16 | |
| x/z丝杆直径/螺距 | mm | 32/10 | 32/10 | 40/10 | x:50/08 z:63/12 | |
| x/z直线导轨宽度 | mm | 35 | 35 | 35 | 55 | |
| x轴伺服电机 | n.m | 11（带抱闸） | 11（带抱闸） | 15（带抱闸） | 18（带抱闸） | |
| z轴伺服电机 | n.m | 11 | 11 | 15 | 18 | |
| 刀塔伺服电机 | n.m | 3 | 3 | 3 | 3 | |
| 动力头伺服电机 | n.m | 15 | 15 | 15 | 18 | |
| 精度 | x/z轴定位精度 | mm | ±0.003 | ±0.003 | ±0.003 | ±0.003/300 |
| x/z轴重复精度 | mm | ±0.003 | ±0.003 | ±0.003 | ±0.003/300 | |
| 尾座 | 尾座套筒规格 | 莫氏#5 | 莫氏#5 | 莫氏#5 | 莫氏#5内旋转 | |
| 尾座套筒行程 | mm | 40~460 | 40~460 | 0~790 | 200 | |
| 尾座压力范围 | 5~25pa | 5~25pa | 5~25pa | 5~30pa | ||
| 尾座移动方式 | 可编程液压移动 | 可编程液压移动 | 硬轨/床鞍带动 | 硬轨液压马达移动 （可编程液压移动） | ||
| 动力头 | 0°动力头/90°动力头 | er25/4000转 | er25/4000转 | er25/4000转 | er40/4000转 | |
| 刀塔 | 刀塔规格 | 80中心高12工位 | 80中心高12工位 | 115中心高12工位 | 100中心高12工位 | |
| 刀盘大小 | bmt45/290 | bmt45/290 | bmt55/330 | bmt65/380 | ||
| 刀柄规格 | mm | 20*20 | 20*20 | 25*25 | 25*25 | |
| 镗孔刀杆 | mm | 25 | 25 | 32 | 40 | |
| 其他 | 总电容量 | kw | 20 | 25 | 27 | 34 |
| 机床净重 | kg | 约3800 | 约3800 | 约4500 | 约7000 | |
| 机床尺寸（长*宽*高） | mm | 2600*1700*1900 | 2600*1700*1900 | 2900*2000*2200 | 6000*2300*2550 |
