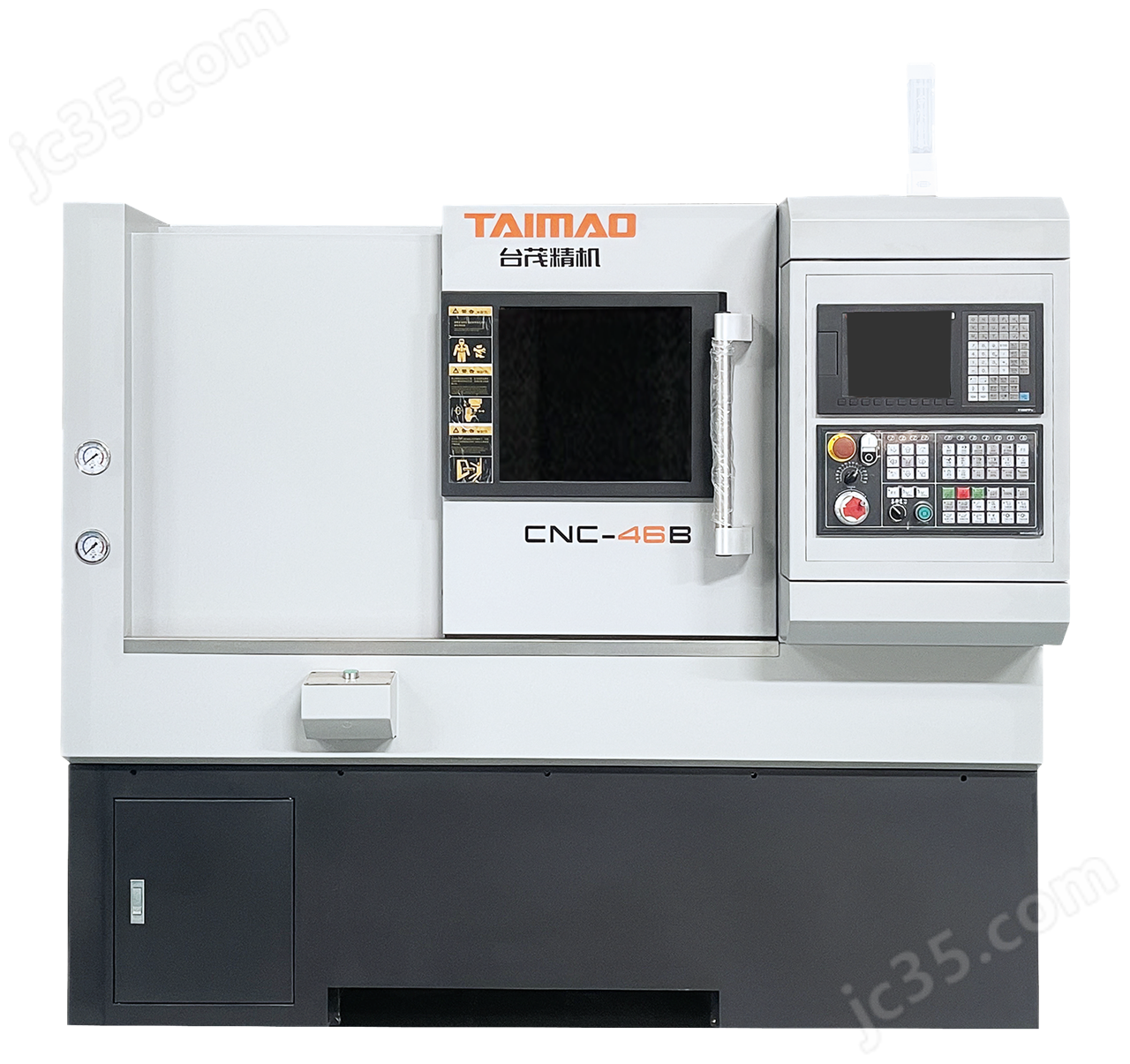

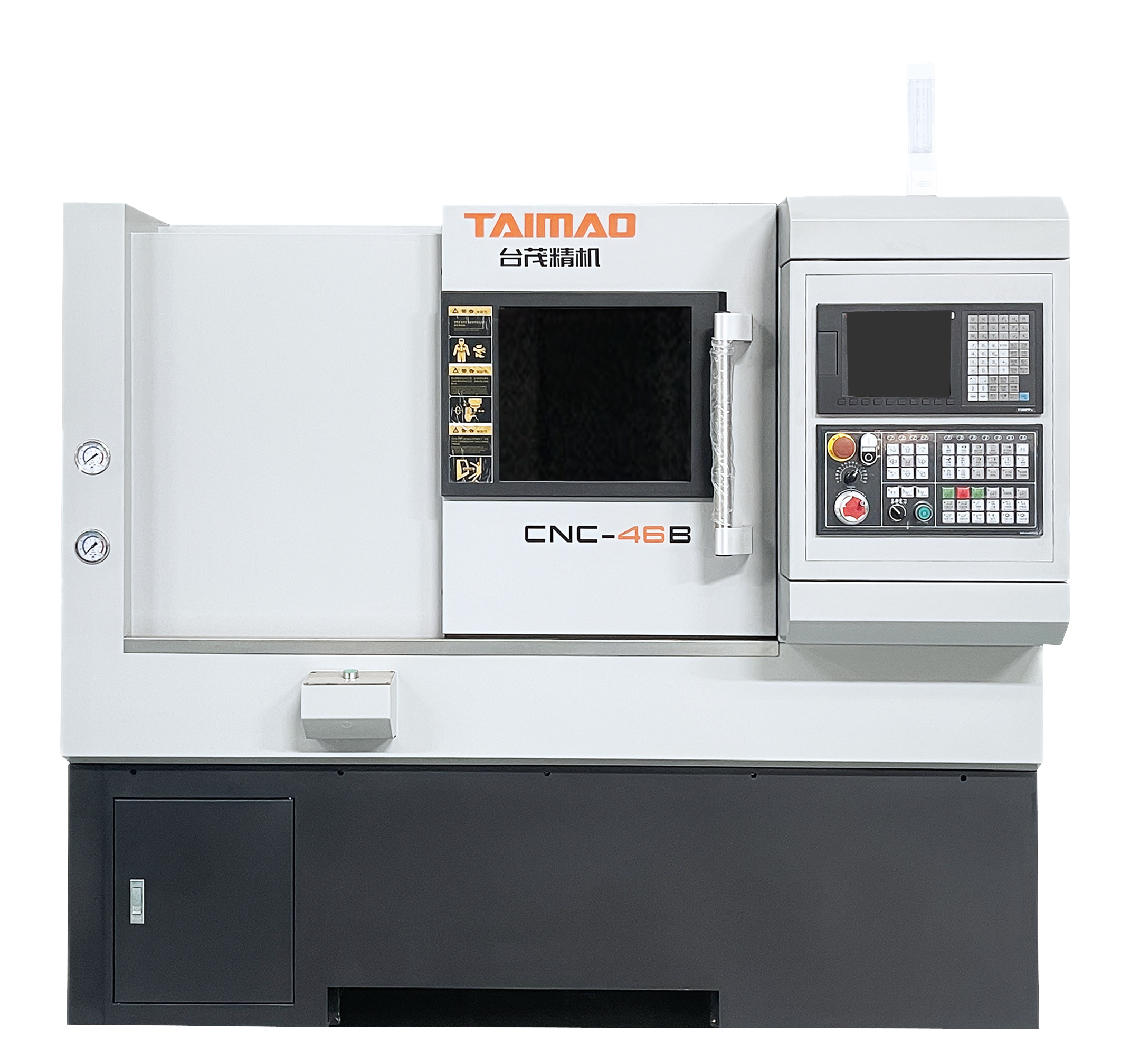

cnc-46b数控排刀机特点：

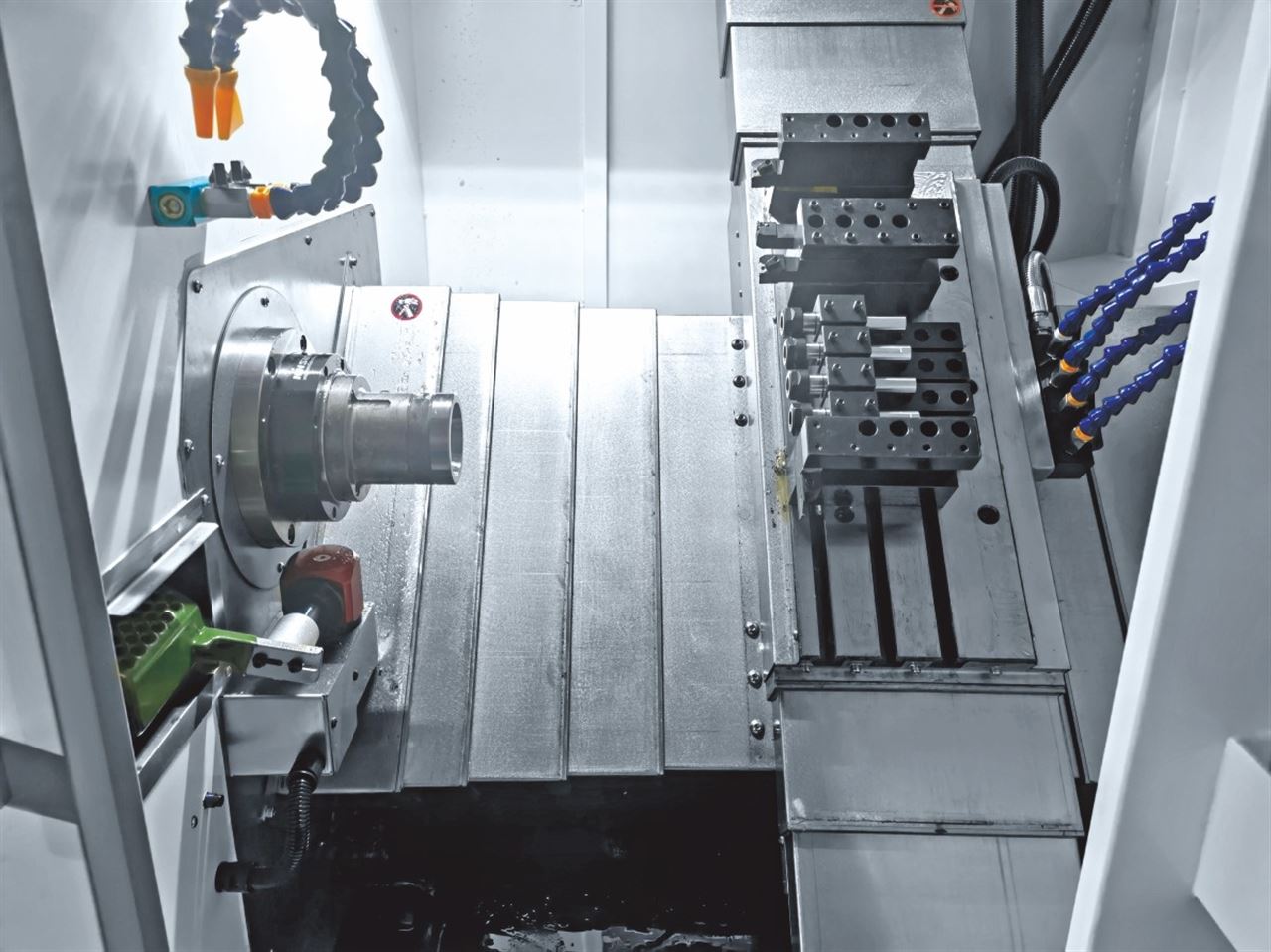

▼ 机床床身采用树脂砂整体铸造，抗震性强，机床变形少，45°斜床身结构,大拖板和刀架斜置，使得机床的操作和排屑都变得很便捷。机床的外型设计美观，而且空间占用少；
▼ 线轨及丝杆采用中国台湾高精度等级规格，传动平稳、噪音小、定位精度高。x轴及z轴采用高刚性滑轨，轨道与道之间算取最佳化的跨距，低阻力、高刚性、高精度，位移速度可25m/min，提高工作效率，短加工；
▼ x、z轴采用预拉伸结构，减少了热变形对x、z轴精度的影响并提高了x轴刚性；
▼ 主轴采用中国台湾套筒主轴，转速高、精度好、动态特性佳；
▼ 该机型特别适合加工小轴类、管类及套类零件，具有速度快、精度高、光洁度好、尺寸一致性稳定等优点。
cnc-46b数控排刀机技术参数：
| 项目 | 名称 | 单位 | cnc-25b | cnc-36b | cnc-46b | cnc-52b | cnc-65b |
| 加工范围 | 床身最大回传直径 | mm | 280 | 370 | 350 | 350 | 350 |
| 盘类最大加工直径 | mm | 280 | 370 | 350 | 350 | 350 | |
| 过托板最大加工直径 | mm | 80 | 89 | 140 | 140 | 140 | |
| 棒料最大加工长度 | mm | 180 | 260 | 300 | 270 | 270 | |
| 最大棒材通孔直径 | mm | φ25 | φ35 | φ45 | φ51 | φ65 | |
| 行程进给 | x轴最大行程 | mm | 480 | 850 | 980 | 980 | 980 |
| z轴最大行程 | mm | 280 | 280 | 350 | 350 | 350 | |
| x、z轴快速移动率 | m/min | 30 | 30 | 25 | 25 | 25 | |
| x/z丝杆直径/螺距 | mm | 25/10 | 32/10 | 32/10 | 32/10 | 32/10 | |
| x/z直线导轨宽度 | mm | 20 | 25/30 | 30 | 30 | 30 | |
| x轴伺服电机 | n.m | 5（带抱闸） | 5.4（带抱闸） | 8.3（带抱闸） | 8.3（带抱闸） | 8.3（带抱闸） | |
| z轴伺服电机 | n.m | 5 | 5.4 | 8.3 | 8.3 | 8.3 | |
| 精度 | x、z轴定位精度 | mm | ±0.003 | ±0.003 | ±0.003 | ±0.003 | ±0.003 |
| x、z轴重复精度 | mm | ±0.003 | ±0.003 | ±0.003 | ±0.003 | ±0.003 | |
| 主轴 | 主轴鼻端型式 | a2-4 | a2-4 | a2-5 | a2-6 | a2-6 | |
| 主轴通孔直径 | mm | φ36 | φ45 | φ56 | φ75 | φ75 | |
| 主轴最高转速 | rpm | 6000 | 6000 | 6000 | 4500 | 4500 | |
| 主轴伺服电机功率 | kw | 3.7/5.5 | 5.5/7.5 | 5.5/7.5 | 7.5/11 | 7.5/11 | |
| 液压夹紧系统 | 套 | 筒夹 | 筒夹 | 筒夹 | 筒夹 | 筒夹 | |
| 其他 | 刀座 | 20*20 ф20 | 20*20 ф25 | 20*20 ф25 | 20*20 ф25 | ||
| 总电容量 | kw | 9 | 12 | 12 | 14 | 14 | |
| 机床净重 | kg | 约1500 | 约2200 | 约2600 | 约2600 | 约2600 | |
| 机床尺寸（长*宽*高） | mm | 1600*1200*1600 | 2000*1600* | 2300*1400* | 2300*1400* | 2300*1400* |
