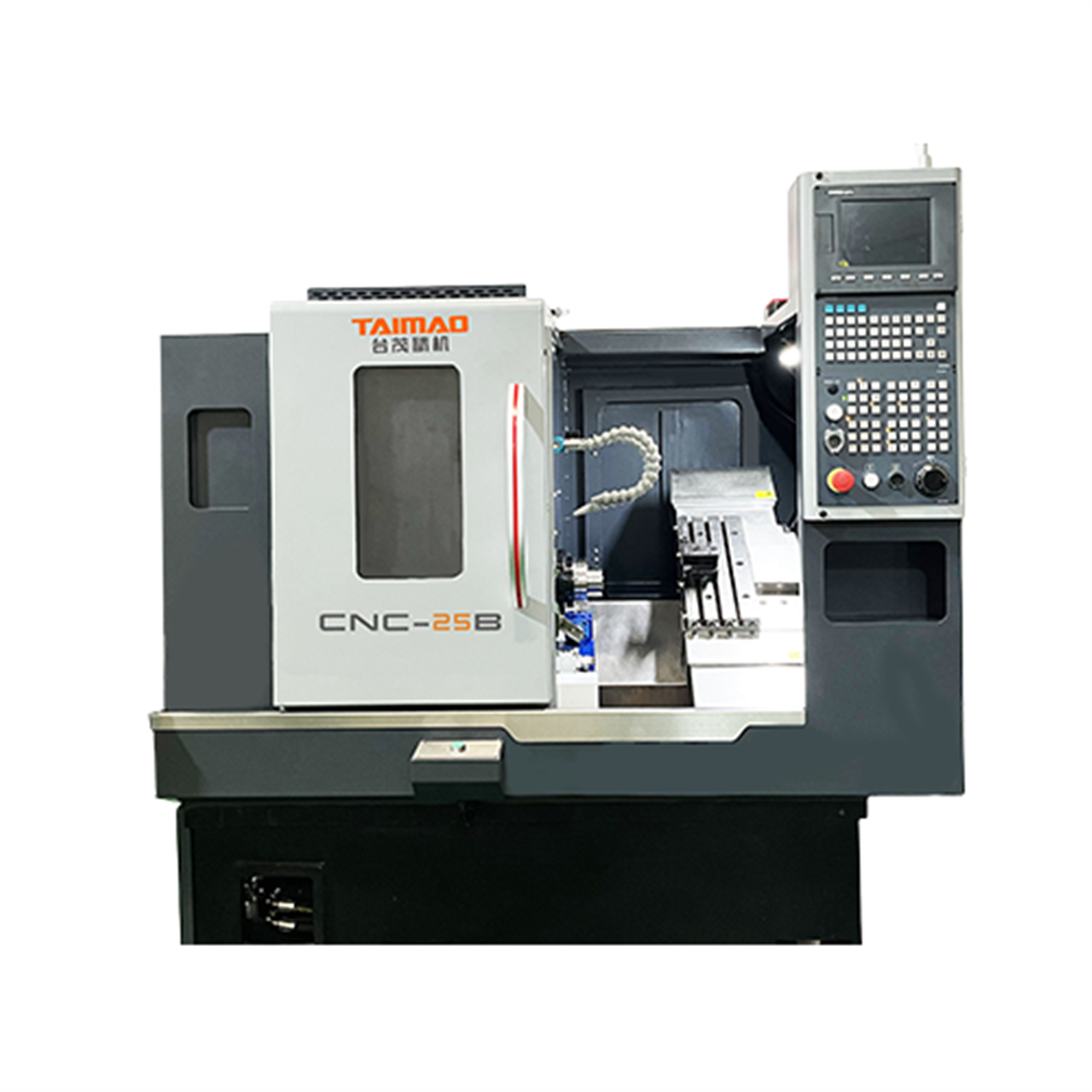

cnc-25b高速排刀机特点：
▼机床床身采用树脂砂整体铸造，抗震性强，机床变形少，30°斜床身结构,大拖板和刀架斜置，使得机床的操作和排屑都变得很便捷。机床的外型设计美观，而且空间占用少；
▼线轨及丝杆采用中国台湾高精度等级规格，传动平稳、噪音小、定位精度高。x轴及z轴采用高刚性滑轨，轨道与道之间算取最佳化的跨距，低阻力、高刚性、高精度，位移速度可30m/min，提高工作效率，短加工；
▼ x、z轴采用预拉伸结构，减少了热变形对x、z轴精度的影响并提高了x轴刚性；
▼ 主轴采用中国台湾套筒主轴，转速高、精度好、动态特性佳；
▼ 该机型特别适合加工小轴类、管类及套类零件，具有速度快、精度高、光洁度好、尺寸一致性稳定等优点。
cnc-25b高速排刀机技术参数：
技 术 参 数 | ||
项目 | 名称 | 参数 |
床 身 | 床身、底座优质铸铁联为一体，30°斜床身 | |
加 工 范 围 | 床身最大回转直径 | 280mm |
盘类最大加工直径 | 280mm | |
过拖板最大加工直径 | 80mm | |
棒料最大加工长度 | 180mm | |
最大棒材通孔直径 | φ25 | |
行 程 进 给 | x轴最大行程 | 480mm |
z轴最大行程 | 280mm | |
x、z轴快速移动率 | 30m/min | |
x/z丝杆直径/螺距 | 25/10 | |
x/z直线导轨宽度 | 20mm | |
x轴伺服电机 | 5n.m（带抱闸） | |
z轴伺服电机 | 5n.m | |
精 度 | x、z轴定位精度 | ±0.003/300mm |
x、z轴重复精度 | ±0.003/300mm | |
主 轴 | 主轴鼻端型式 | a2-4 |
主轴通孔直径 | φ36 | |
主轴最高转速 | 6000rpm | |
主轴伺服电机功率 | 3.7/5.5kw | |
液压夹紧系统 | 筒夹 | |
其它 | 总电容量 | 9kw |
机床净重 | 约1500kg | |
机床尺寸（长*宽*高） | 1600*120*1600 | |
