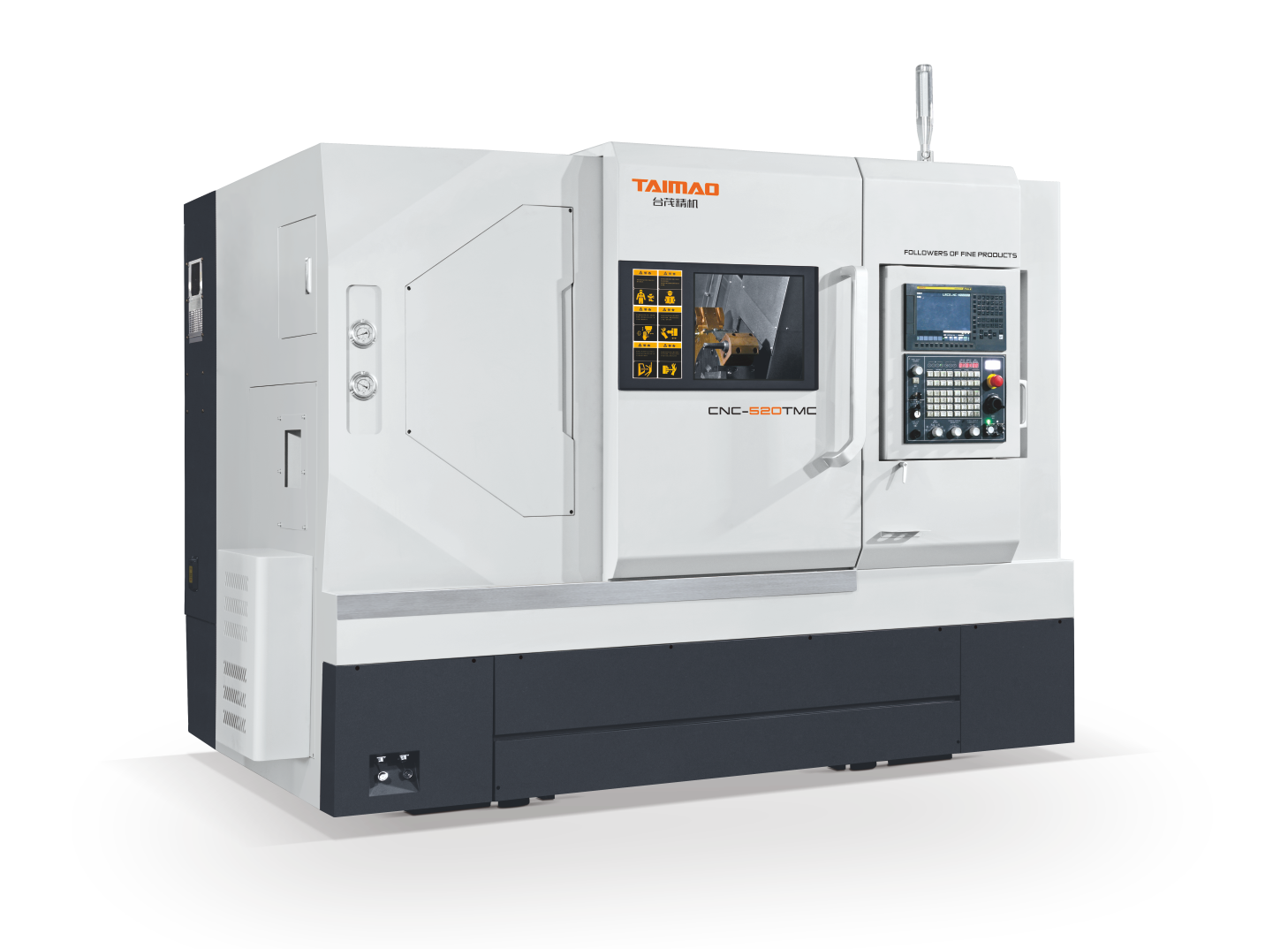

cnc-520tmc多宝运动登录平台必赢亚赢官网削中心机特点：
▼高刚性、重切削、高稳定性：采用整体造式斜床身，30°倾斜导轨，并带厚重的加强筋设计，最大限度的减少了扭曲和热变形。
▼高精度、高动态响应：前后均采用高精密nskp4级滚珠轴承，使主轴获得高刚性的同时，还具有很高的主轴回转精度；主轴伺服单元，精度高，保养维修便利。
▼高效率：主轴最高转速4500rpm/min，快速移动可达30m/min。
cnc-520tmc多宝运动登录平台必赢亚赢官网削中心机技术参数：
| 项目 | 名称 | 单位 | cnc-460tmc | cnc-520tmc | cnc-680tmc | cnc-860tmc |
| 加工范围 | 床身最大回传直径 | mm | 540 | 600 | 600 | 780 |
| 盘类最大加工直径 | mm | 360 | 320 | 400 | 650 | |
| 过托板最大加工直径 | mm | 280 | 320 | 400 | 500 | |
| 棒料最大加工长度 | mm | 400 | 480 | 680 | 900 | |
| 最大棒材通孔直径 | mm | 45 | 51 | 51 | 75 | |
| 行程进给 | x轴最大行程 | mm | 220 | 220 | 230 | 350 |
| z轴最大行程 | mm | 470 | 520 | 750 | 1050 | |
| y轴最大行程 | mm | ±35 | ±45 | ±45 | ±75 | |
| x/z/y轴快速移动率 | m/min | 30 | 30 | 30 | 16 | |
| x/z丝杆直径/螺距 | mm | 32/10 | x:40/10 z:32/10 | 40/10 | x:50/80 z:63/12 | |
| x/z直线导轨宽度 | mm | 35 | 45 | 35 | 55 | |
| x轴伺服电机 | n.m | 15（带抱闸） | 15（带抱闸） | 15（带抱闸） | 22（带抱闸） | |
| z轴伺服电机 | n.m | 11 | 15 | 15 | 12 | |
| y轴伺服电机 | n.m | 8 | 11 | 11 | 8 | |
| 伺服刀塔电机 | n.m | 3 | 3 | 3 | 1 | |
| 动力头电机 | n.m | 15 | 15 | 15 | 22 | |
| 精度 | x、z轴定位精度 | mm | ±0.003 | ±0.003 | ±0.003 | ±0.003 |
| x、z轴重复精度 | mm | ±0.003 | ±0.003 | ±0.003 | ±0.003 | |
| 移动尾座 | 尾座套筒规格 | 莫氏#5 | 莫氏#5 | 莫氏#5 | 莫氏#5 | |
| 尾座移动行程 | mm | 40~460 | 50~600 | 0~790 | 150~200 | |
| 尾座压力范围 | kg/c㎡ | 5~30 | 5~30 | 5~30 | 5~30 | |
| 尾座移动方式 | 可编程液压移动 | 可编程液压移动 | 鞍座带动，螺栓锁紧 | 硬轨液压马达移动（可编程液压移动） | ||
| 主轴 | 主轴鼻端形式 | a2-5 | a2-6 | a2-6 | a2-8 | |
| 主轴通孔直径 | mm | 56 | 66 | 66 | 88 | |
| 主轴最高转速 | rpm | 6000 | 4500 | 4500 | 2500 | |
| 主轴电机功率 | kw | 7.5/11 | 11/15 | 11/15 | 15 | |
| 刀塔 | 伺服动力刀塔 | bmt40/12工位 | bmt55/12工位 | bmt55/12工位 | bmt65/12工位 | |
| 刀盘大小 | 240 | 330 | 330 | 380 | ||
| 刀柄规格 | 20*20 | 25*25 | 25*25 | 25*25 | ||
| 镗孔刀杆 | ф25 | ф32 | ф32 | ф40 | ||
| 0度侧铣头（1个） | er20/4000转 | er32/4000转 | er32/4000转 | er40/4000转 | ||
| 90度侧铣头（1个） | er20/4000转 | er32/4000转 | er32/4000转 | er40/4000转 | ||
| 其他 | 总电容量 | kw | 25 | 30 | 30 | 36 |
| 机床净重 | kg | 约3800 | 约4000 | 约5000 | 约7000 | |
| 机床尺寸（长*宽*高） | mm | 2600*1700*1950 | 2800*1700*2000 | 2900*2000*2200 | 6000*2300*2550 |
