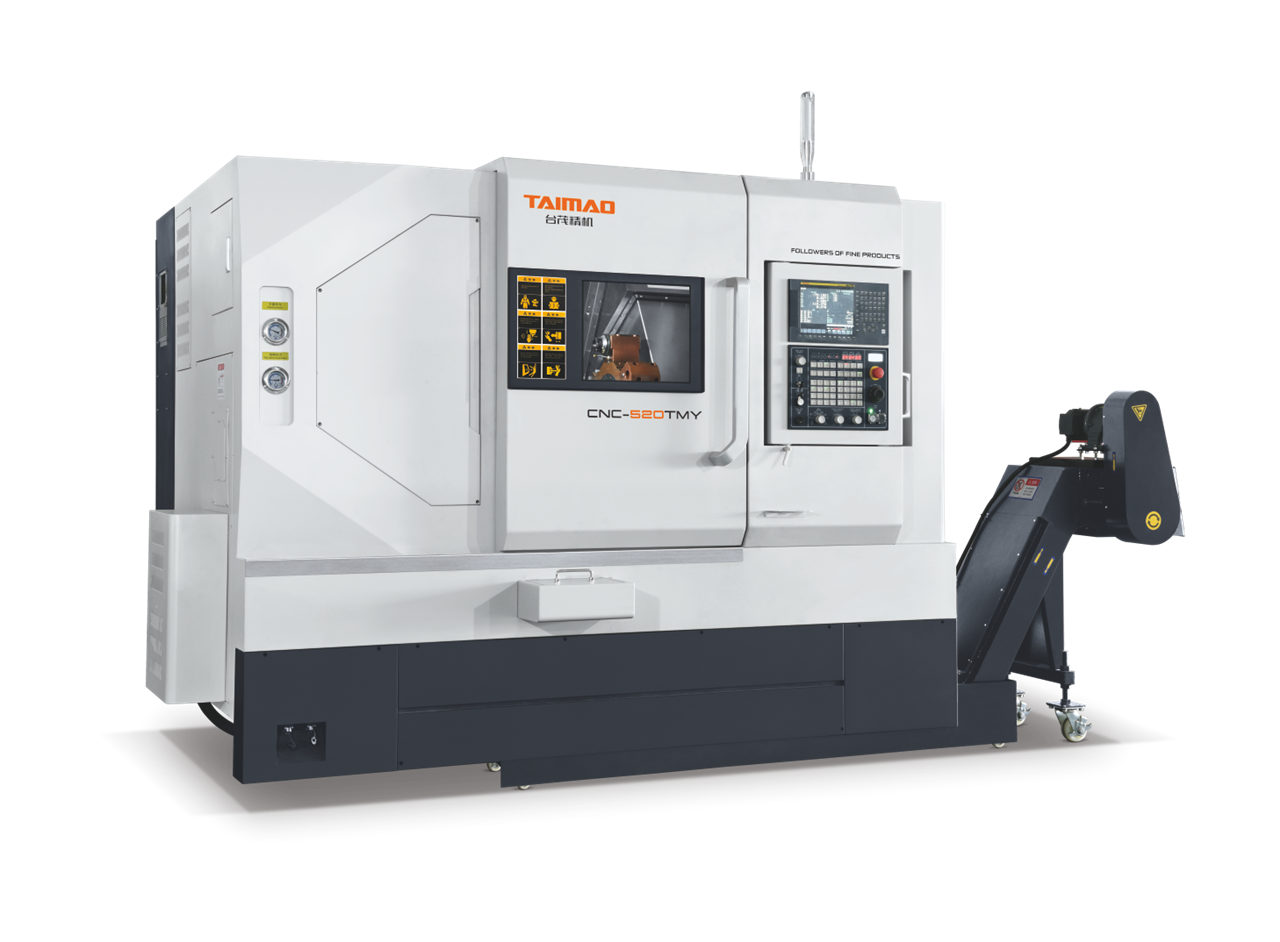

product classificationcnc-520tmy插补式车削中心机的特点：
▼高刚性、重切削、高稳定性：采用整体铸造式斜床身，30°斜床身结构，并带厚重的加强筋设计，最大限度的减少了扭曲和热变形。
▼高精度、高动态响映：前后均采用高精密滚珠轴承，使主轴获得高刚性的同时，获得楹高的主轴回转精度；主轴伺服单元，精度高，保养维修便利。
▼高效率：主轴最高转速4500rpm/min，快速移动可达30m/min。
▼y轴与x轴采用非正交结构，通过和x轴插补拟和出虚拟y轴结构，床身重心更低、结构紧凑，满足更高的切削刚性和稳定性。
cnc-520tmy插补式车削中心机的技术参数：
技 术 参 数 | ||
项目 | 名称 | 参数 |
床身 | 床身、底座优质铸铁联为一体，30°斜床身 | |
加 工 范 围 | 床身最大回转直径 | 600mm |
盘类最大加工直径 | 300mm | |
过拖板最大加工直径 | 300mm | |
棒料最大加工长度 | 500mm | |
最大棒材通孔直径 | ф51 | |
行 程 进 給 | x轴最大行程 | 300mm |
z轴最大行程 | 590mm | |
y轴最大行程 | ±50（插补） | |
x/z/y轴快速移动率 | 30min | |
x/z/y丝杆直径/螺距 | 32/10 | |
x/z/y直线导轨宽度 | 35mm | |
x轴伺服电机 | 12n.m（带抱闸） | |
z轴伺服电机 | 12n.m | |
y轴伺服电机 | 12n.m(带抱闸) | |
伺服刀塔电机 | 3n.m | |
动力头电机 | 12n.m | |
精 度 | x、z轴定位精度 | ±0.003/300mm |
x、z轴重复精度 | ±0.003/300mm | |
尾座套筒规格 | 莫氏#5 | |
尾座移动行程 | 550 | |
尾座压力范围 | 5~30kg/cm2 | |
尾座移动方式 | 可编程液压移动 | |
主
轴 | 主轴鼻端型式 | a2-6 |
主轴通孔直径 | φ66 | |
主轴最高转速 | 4500rpm | |
主轴电机功率 | 12kw | |
刀
塔 | 伺服动力刀塔 | bmt55/12工位 |
刀盘大小 | 330 | |
刀柄规格 | □25*25 | |
镗孔刀杆 | ф40 | |
0度侧铣头（1个） | er32/5500转 | |
90度侧铣头（1个） | er32/5500转 | |
其它 | 总电容量 | 31kw |
机床净重 | 约4000kg | |
机床尺寸（长*宽*高） | 3050*2000*2050 | |
